Аппараты для раструбной сварки Rothenberger. Быстрый монтаж труб из различных типов пластика

Аппараты для быстрого монтажа внутренних инженерных систем применяются при строительстве новых зданий и реновации старых. Инженеры компании Rothenberger создали переносные модели для эффективного соединения труб из наиболее востребованных материалов: ПП, ПБ, ПВДФ, ПЭ. Аппараты применяются для работы в ограниченных пространствах.

Оборудование отличаются простотой и надёжностью. Для контроля за качеством сварочного процесса они оснащены световым индикатором контроля электрической сети. Жидкокристаллический дисплей, которым оснащены данные модели сварочных аппаратов, дает возможность регулировать температуру для каждого типа пластика, с которым они могут работать. С помощью данного оборудования осуществляется нагрев свариваемых поверхностей до 279 градусов.

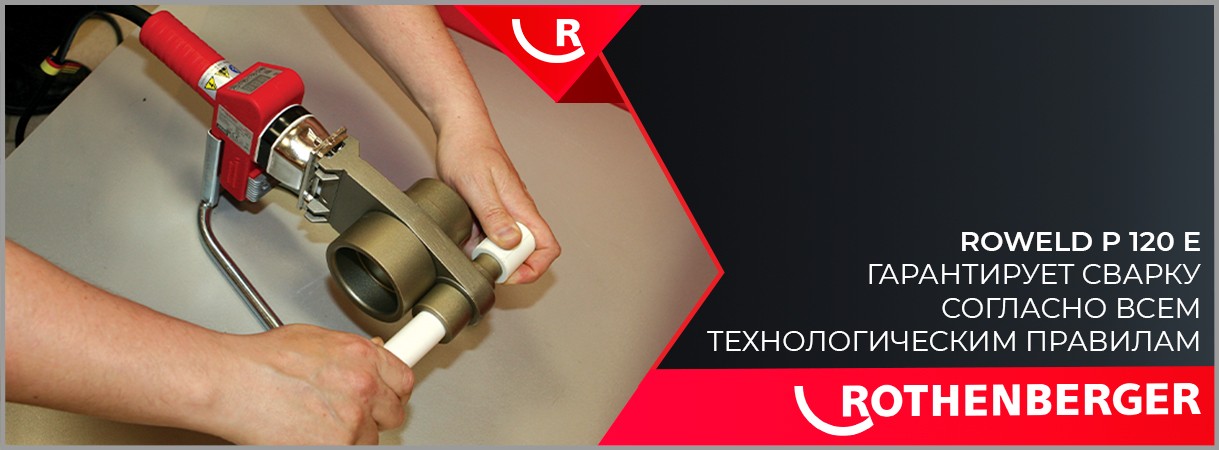

Классическое, привычное для монтажников исполнение аппаратов для раструбной сварки Rothenberger гарантирует сварку согласно всем существующим технологическим правилам.

Аппараты имеют специальную конструкцию для нагревания свариваемых деталей при эффективном соединении пластиковых труб и фитингов. Для внутренних систем горячего и холодного водоснабжения особенно востребованы полипропиленовые трубы, армированные стекловолокном, так как их характеристики поистине уникальны.

Лёгкие и мобильные аппараты Rothenberger Roweld P 120 E позволяют производить быстрый монтаж трубопроводов из армированного ПП.

Достаточно хорошо известны высокие эксплуатационные характеристики ПП труб, данный материал является химически нейтральным, не подвержен коррозии. Трубы из армированного полипропилена работают с водой, температура которой может достигать +60 +90 градусов С.

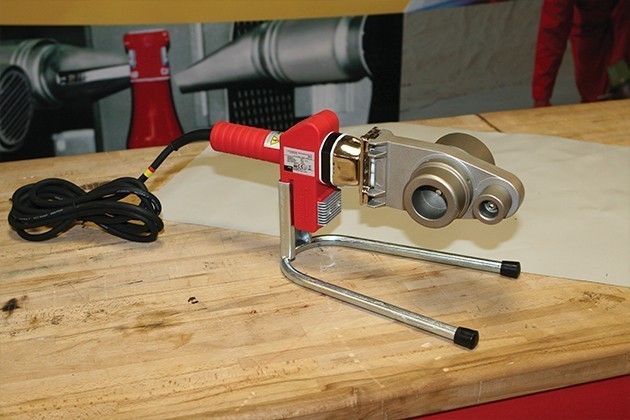

Водопроводы из ПП легко монтировать с помощью использования различных отводов с возможностью ответвления на 45 и 90 градусов, а также - тройников. Полипропилен имеет малый вес, поэтому его транспортировка не требует усилий. Нагрев свариваемых поверхностей в сварочном аппарате Rothenberger Roweld P110 E производится металлическим нагретым инструментом с покрытием из ПТФЕ. Труба и соединительный элемент (фитинг) свариваются в раструб. Нагретый инструмент состоит из двух частей: гильзы и дорна, которые крепятся на нагревателе сварочного аппарата.

Процесс сварки враструб с помощью аппаратов Rothenberger Roweld P110 E выглядит следующим образом:

• Аппарат включается, инструмент нагревается до нужной температуры. После нагрева инструмента до рабочей температуры (цифра появляется на жидкокристаллическом экране аппарата Roweld P110 E) свариваемые детали одеваются на его части: дорн и гильзу.
• Полипропиленовая муфта соединяется с элементом, называемым дорном, а труба совмещается с элементом, называемым гильзой.
• Элементы нагреваются.Поверхности трубы и муфты оплавляются.
• По мере совмещения трубы с нагретым инструментом наружный слой трубы оплавляется и выдавливается наружу в форме валика (грата). Похожий эффект наблюдается при совмещении с нагретым инструментом с фитингом.
• После появления грата нужного размера, детали соединяются.

При совмещении трубы и фитинга после нагрева труба упруго сжимается, а фитинг упруго растягивается. В результате нагретые свариваемые поверхности давят друг на друга, вытесняя воздух и обеспечивая перемешивание расплавленного материала. По мере продвижения трубы внутрь фитинга, торец трубы упирается в его основание. Торец трубы при этом оплавляется, а грат (расплав) выдавливается внутрь. Детали фиксируются таким образом на некоторое время, затем их можно положить на горизонтальную поверхность для остывания. Полную прочность соединение достигает после полного остывания.

Преимущества сварки враструб с помощью Rothenberger Roweld P110 E:

• обеспечение создания качественных неразъемных соединений;
• высокая скорость монтажа;
• длительный срок службы;
• возможность работы с трубами в широком диапазоне диаметров: 20 -110 мм;
• возможно крепление на струбцине или опоре в любом месте.

Правила, соблюдение которых помогает создать качественное неразъемное соединение с помощью аппаратов Rothenberger Roweld P110 E. Для качественной раструбной сварки пластиковых труб необходимо соблюдать определенные технологические правила.

• Обязательно очищать поверхность соединяемых деталей с помощью обезжиривающих спиртосодержащих салфеток.
• Соблюдать соосность свариваемых деталей в процессе стыковки. В противном случае возможно возникновение оплывов, уменьшение внутреннего диаметра.
• Для раструбной сварки используются только однородные материалы, то есть детали из одного типа пластика (лучше всего соединять детали одного производителя, относящиеся к одной партии).
• Монтаж необходимо производить согласно правилам: соединение трубы и фитинга осуществляется без образования зазоров, без приложения чрезмерных усилий.
